在談到固態硬盤性能的時候,大家都會想到非常重要的“4K性能”,即4K隨機讀寫IOPS。作為系統盤使用時,固態硬盤執行的讀寫操作中,4K隨機讀寫占據了相當大的份額。

  “4K性能”受哪些因素影響呢?閃存沒有機械活動部件,隨機讀寫的效能比機械硬盤高出許多,但依然會受一些因素的制約,譬如閃存讀寫延遲、LUT(Look up table)效率。閃存的讀寫延遲基本是固定的,而LUT效率就成了影響固態硬盤“4K性能”的主要因素。

  LUT填補了閃存與針對傳統機械硬盤設計的文件系統之間鴻溝,解決閃存不能覆蓋寫入、擦寫次數存在限制等問題。LUT可以被當成是一張邏輯地址(文件系統)與物理地址(閃存單元)之間對應關系的查找表。

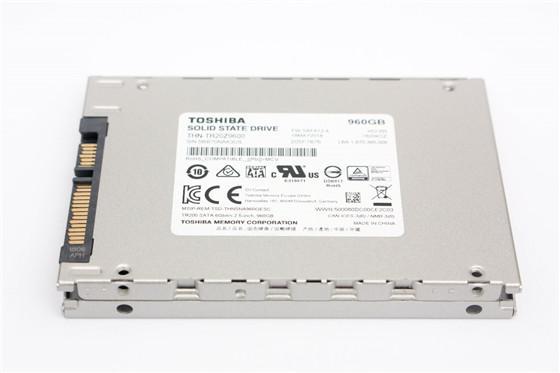

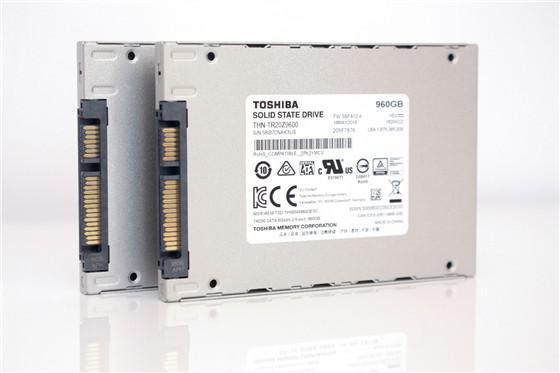

  根據LUT表的存儲位置,固態硬盤可以分為有外置緩存和無外置緩存(DRAM-less)兩種類型,后者因?yàn)槭∪チ斯虘B(tài)硬盤當中的DRAM芯片,在性?xún)r(jià)比上擁有更好的表現。但省去DRAM緩存理論上會對“4K性能”產生一些不利影響。下圖是東芝TR200固態硬盤,采用當前主流的DRAM-less無外置緩存方案。

  DRAM-less方案也有LUT表,存儲在主控內集成的高速、小容量SRAM緩存當中。兩種方案的工作模式類似于字典中拼音和部首兩種檢字法。

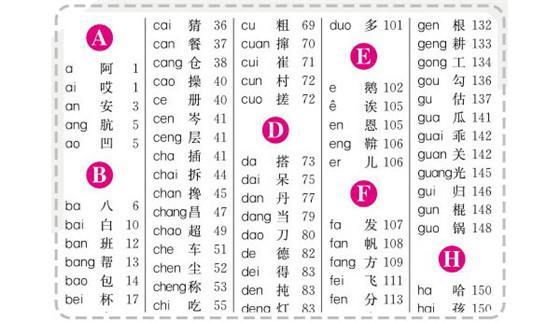

  拼音檢字表:有DRAM緩存,大腦中對字的讀音已經了解,可以快速查到這個字的釋義所在頁碼。

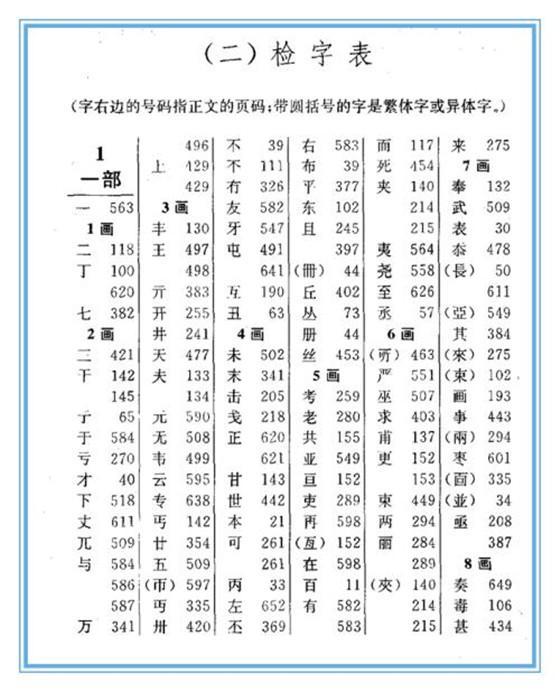

  部首檢字表:無DRAM緩存,需要先找到部首,然后根據比劃數量最終找到頁碼,等于查了兩次表,完整的Look up table需從NAND閃存上讀出。

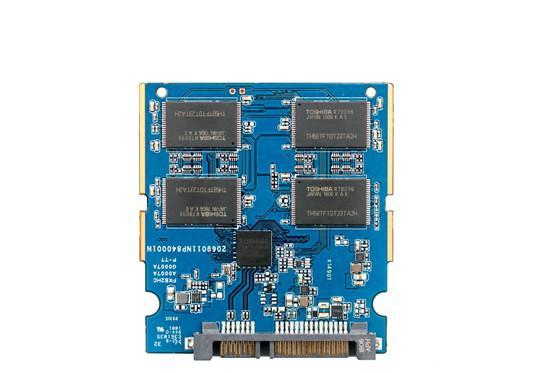

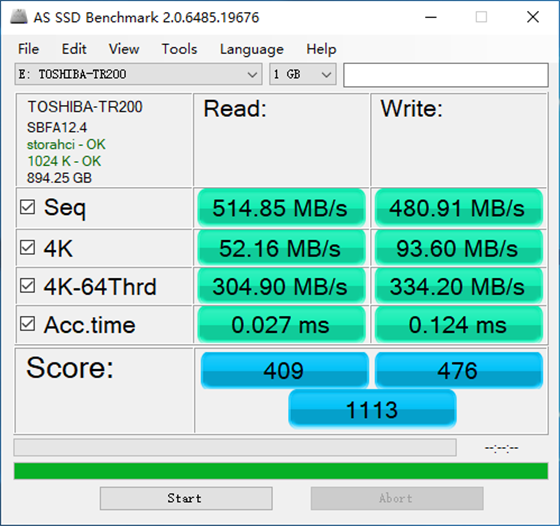

  當然事無絕對,東芝TR200主控內置了高達32MB容量的高速SRAM緩存,按照1MB:1GB的標準LUT容量,能夠覆蓋32GB容量的閃存空間,相當于常用數據無需二次查表,LUT效率提升的結果就是“4K性能”的大幅改善。由于SRAM比外置DRAM緩存速度更快,東芝TR200的4K單線程讀取速度達到了52MB/s以上。

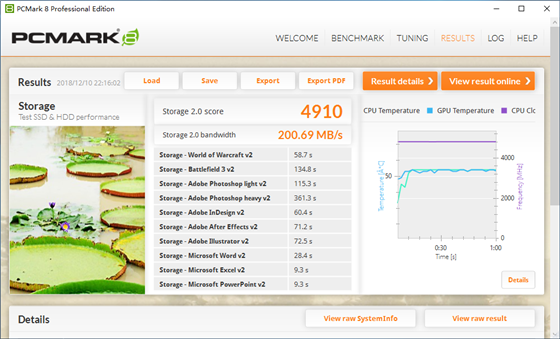

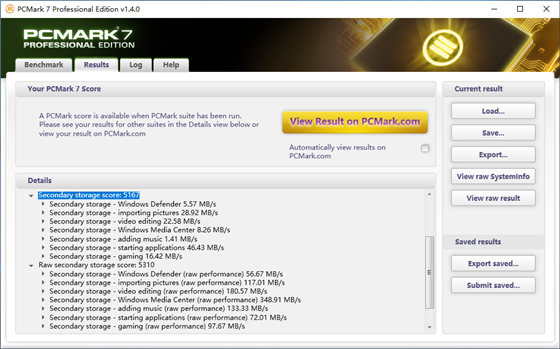

  PCMark 7和PCMark 8存儲測試成績也表明TR200具備不俗的性能,說明只要主控硬件和固件設計得當,無外置緩存(DRAM-less)并不會給固態硬盤實用性能造成影響。

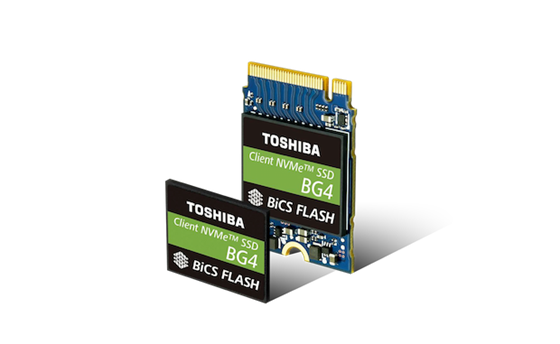

  在RC100和BG3/4固態硬盤中,東芝還充分利用了NVMe協議中的Host Memory Buffer主機內存緩沖特性,通過借用主機內存中的一小段專用空間存儲LUT表,實現了更高性?xún)r(jià)比的設計目標。
